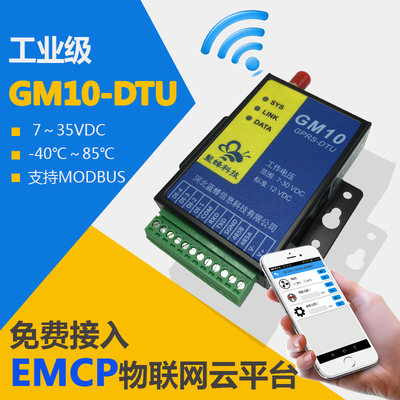

智能GPRS网关——GM10-DTU

产品简介


GM10-DTU是用于EMCP物联网云平台连接下位设备所用的GPRS网关,GM10-DTU利用GPRS网络实现Modbus数据自动采集和传输,配置参数灵活,运行安全稳定适合于恶劣的工业现场。用户通过EMCP物联网云平台远程进行简单配置就可以完成设备到EMCP物联云平台的可靠数据通信,GM10-DTU作为MODBUS主站,可灵活地实现最多4个MODBUS子设备的接入,工程安装简单。适用于各种MODBUS IO模块、PLC、MODBUS仪表或串口设备的远程联网与控制。



产品特点

●  采用高性能工业级 32 位通信处理器和无线模块 。

●  防护等级IP30。金属外壳和系统安全隔离,特别适合于工业现场的应用

●  宽电源输入(DC 7~35V),电源接口内置反相保护和过压保护 。

●  WDT 看门狗设计,保证系统稳定 。

●  采用完备的防掉线机制,保证数据终端永远在线 ,上电即可进入数据传输状态。

●  RS232/RS485 双串口设置,支持标准工业Modbus-RTU通讯协议。

●  提供 4 路DI,可实现 4 路报警数字量输入,具有短信报警提示。

●  内嵌TCP/IP和MODUBS协议栈,实现设备与EMCP物联网平台的无缝对接。

支持35mm标准导轨安装。

支持平台远程配置、升级、重启、初始化。



规格参数


项目内容
电源DC 7~35V
标准及频段四频:GSM850,EGSM900,DCS1800,PCS1900频段自动搜索
功率平均功率:0.4W
峰值功率:2W
理论带宽85.6Kbps
温度范围正常工作温度:-35°C ~ +80°C

受限工作温度:-40°C ~ -35°C 和 +80°C ~ +85°C

存储温度:-45°C ~ +90°C
尺寸75x50x18mm(不包括天线和安装件)



接口类型

项目内容
串口

1个232和1个485接口,内置15KV ESD 保护。

232串口:用于配置GM10,接线端子(RSD、TXD、SGND)

485串口:用户和设备通讯,接线端子(485A、485B)
DI输入4路开关量报警点(DI-1、DI-2、DI-3、DI-4),内置15KVESD 保护。
指示灯具有电源、通信及在线指示灯

SYS灯:电源指示灯,模块通电后常亮。

LINK灯:(对于软件版本3.3以后的DTU执行如下对应关系)

1,“SIM卡检测故障”——LINK灯熄灭。

2,“GSM网络检测故障”——LINK灯1秒亮3秒灭(闪烁)。

3,“GPRS网络检测故障”——LINK灯1秒亮1秒灭(闪烁)。

4,“网络正常但没有登录平台”——LINK灯3秒亮1秒灭(闪烁)。

5,“网络正常且成功登录平台”——LINK灯常亮。

LINK灯:(对于软件版本3.3以前的DTU执行如下对应关系)

1)关闭:模块没有运行。

    2)64ms开/800ms关:模块未注册到网络。

    3)64ms开/2000ms关:模块注册到网络。

DATA灯:闪烁表示485串口数据传输通讯。

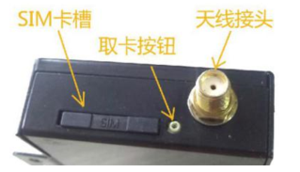

天线接口标准SMA 阴头天线接口,特性阻抗50 欧
SIM/UIM 卡接口标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM 卡,内置15KV ESD 保护
电源接宽电源输入(DC7~35V),内置电源反相保护和过压保护





端子接线图

名称说明
V+电源正(DC7~35V)
V-电源负(DC7~35V)
485A485数据串口(默认通讯串口)
485B485数据串口(默认通讯串口)
SGND信号地
TXD232命令串口(默认配置串口)
RXD232命令串口(默认配置串口)
COM报警输入公共端
DI-11#报警输入点
DI-22#报警输入点
DI-33#报警输入点
DI-44#报警输入点

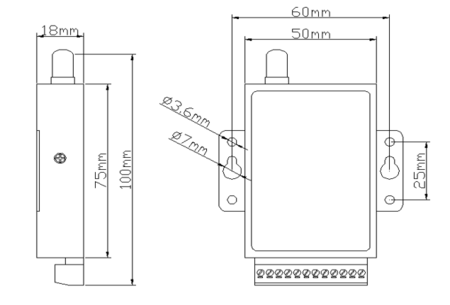

外形尺寸

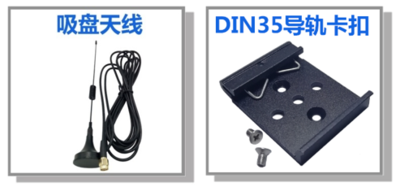

随机附件





注意事项

1.将DC24V或12V电源输出按线号连接到GM10的电源接线端子(V+/V-),注意电源的正负极。请确保此电源为优质开关电源,且有足够的供电功率。

2.DI短信报警点必须采用无源干接点,短接COM和DI触发短信报警,模块会向目标手机发送预设的短信内容。

3.将随机配带的天线安装到GM10的天线接头,吸盘天线放置在空旷处。请勿将天线放置在设备或机柜内部,否则会影响信号强度,严重者将无法连接到平台。

4.如天线放置在室外请采取有效的防雷措施。

5.GM10所安装区域的信号强度要大于15dBm,否则无法连接到平台。

6.GM10-DTU的设置说明请参看《GM10-DTU使用手册V3.3》。


GM10-DTU用户手册》下载
