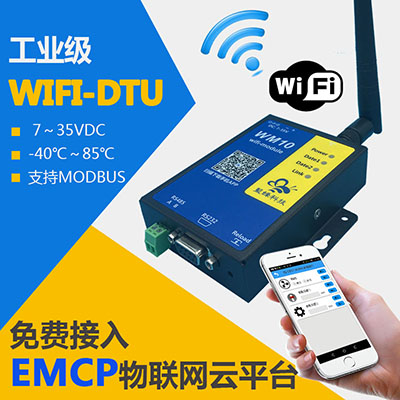

智能WIFI网关——WM10-DTU

产品简介


WM10-DTU是用于EMCP物联网云平台连接下位设备所用的WIFI网关,WM10-DTU利用WIFI网络实现Modbus数据自动采集和传输,配置参数灵活,运行安全稳定适合于恶劣的工业现场。用户通过EMCP物联网云平台远程进行简单配置就可以完成设备到EMCP物联网云平台的可靠数据通信,WM10-DTU作为MODBUS主站,可灵活地实现最多个MODBUS子设备的接入,工程安装简单。适用于各种MODBUS 采集模块、PLC、MODBUS仪表或串口设备的远程联网与控制。



产品特点

u  支持 802.11b/g/n 无线标准

u  单流Wi-Fi @ 2.4 GHz,支持WEP、WPA/WPA2安全模式;

u  采用高性能工业级 32 位通信处理器和无线模块 。

u  防护等级IP30。金属外壳和系统安全隔离,特别适合于工业现场的应用

u  宽电源输入(DC 7~35V),电源接口内置反相保护和过压保护 。

u  WDT 看门狗设计,保证系统稳定 。

u  采用完备的防掉线机制,保证数据终端永远在线 ,上电即可进入数据传输状态。

u  RS232/RS485双串口设置,支持标准工业Modbus-RTU通讯协议。

u  内嵌TCP/IP和MODUBS协议栈,实现设备与EMCP物联网平台的无缝对接。

u  支持远程无线升级模块固件。

u  支持标准35mmDIN导轨安装。

u  支持SmartLink智能联网功能。

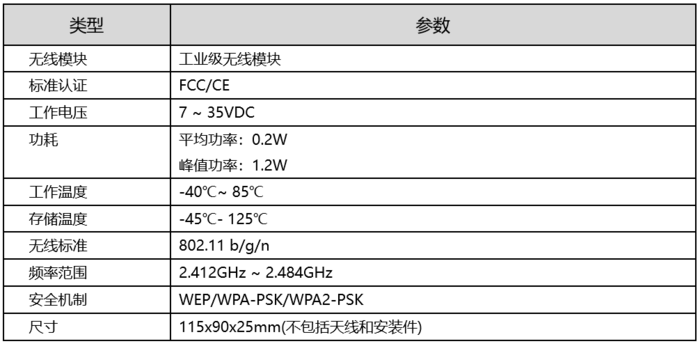

规格参数

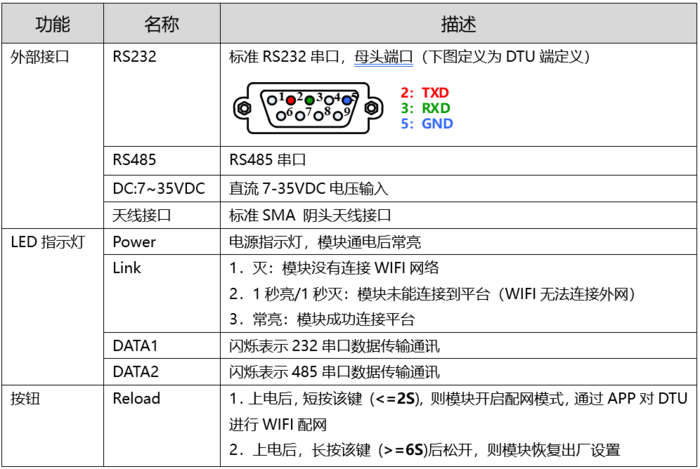

接口类型

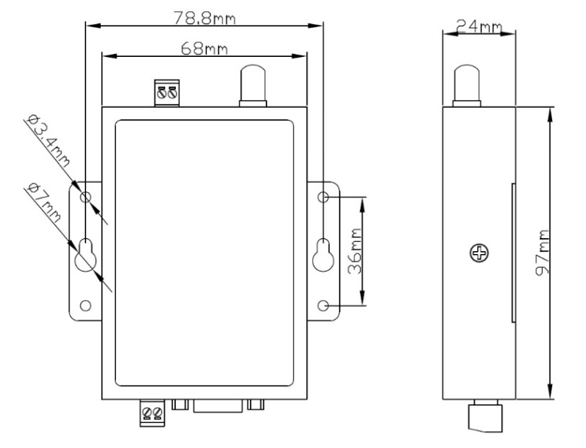

外形尺寸



随机附件

   注意:出厂默认发吸盘天线,如需胶棒天线采购时请加以说明。







注意事项

1.将随机配带的电源适配器插到WM10的电源插孔或连接开关电源(24VDC)到电源接线端子(+/-),注意电源的正负极。如使用其他电源(如机柜的24V开关电源)请确保此电源为优质开关电源,且有足够的供电功率。

2.WM10模块出厂默认RS232串口为配置串口,RS485为数据通讯串口(和下位设备相连),如需232做数据通讯口可通过电脑(DTU配置软件)连接配置串口设置其数据通讯口所对应的串口类型(我们也可以通过物联网平台中的模块管理对DTU进行设置)。

3.将随机配带的天线安装到WM10的天线接头,吸盘天线放置在空旷处。请勿将天线放置在设备或机柜内部,否则会影响信号强度,严重者将无法连接到平台。

4.如天线放置在室外请采取有效的防雷措施。

5.WM10所安装区域的信号强度要大于30%,否则无法良好连接平台(会出现掉线)。

6.WM10-DTU的设置说明请参看《DTU配置软件说明手册》
