PLC远程监控组态的方法

浏览数:42

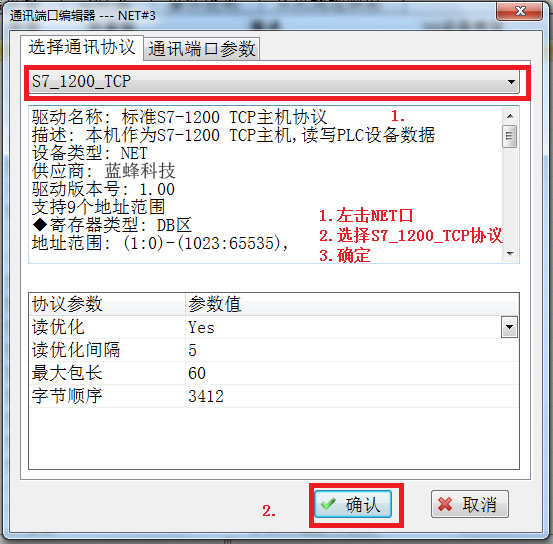

  1.PLC远程监控使用GRM500工程配置软件GRMDev3完成GRM500的工程开发和下载,选择西门子S7-1200的S7_TCP协议,建立设备,配置需要远程监控的变量,及对应的PLC寄存器地址。






  2. PLC远程监控在PLC 编程软件里面的设置如下 :



  3.PLC远程监控的DB 块设置

  如果程序中有 DB 数据块,右击相应的 DB 块,选择“属性”,把优化的快访问前面的勾去掉。



  4. PLC远程监控GRM500G开发下载完毕后,插入4GSIM卡或者网线或者WIFI,等模块运行后即自动登录网络。

  5. 在电脑上使用巨控GrmOpcServer软件包中的GRM OPC管理器(GrmOpcMgr.exe),“添加GRM设备”后,并点击“刷新全部GRM设备”。这样GRMOPCSERVER就通过网络获取了模块中定义的需要远程监控的变量!

  6.使用组态软件开发工程,将组态软件的变量关联到对应的OPC寄存器,巨控提供的免费OPC软件采用标准的OPC接口,可以和任何组态软件无缝连接,性能稳定。



  PLC远程监控在组态软件数据词典中,将组态软件变量直接关联到OPCSERVER中模块的变量!






  7.运行组态王组态软件,即完成组态王组态PLC远程监控开发。
