EMCP物联网云平台应用于远程污水在线检测
来源:河北蓝蜂科技作者:关河网址:http://www.lanfengkeji.com浏览数:421

一、行业现状

城市污水处理设施建设已提到了城市基础设施建设的突出位置,使城市污水处理设施建设进入了一个新的发展阶段。但目前全国各地对污染源和排污河渠的水质监测仍停留在手工监测阶段,难以反映企业及城市污水排放连续变化的情况。在水资源污染方面不断加强治理,但因为环境保护意识的淡薄及利益的驱使等诸多因素,随意偷排污水和非达标排污,造成环境严重污染的情况时有发生,因此在监测监管方面提供一个有效,实用,先进的监控系统和解决方法,建立污水处理在线监测系统显得极为迫切,提高水质监测能力,势在必行。

传统的远程污水在线监测系统通过组态软件二次开发或者企业花费巨资订制开发,这两种方法成本较高少则三四万多则几十万,而且工期比较长,同时也伴随着开发风险不能确保100%的实现功能。在后期的维护过程中往往需要安排专业的编程人员对系统进行维护,运营成本太高。
二、EMCP物联网云平台解决方案

2.1 系统组成

2.1.1污水在线检测仪器

目前常见的水质在线分析仪器生产商有:美国HACH,法国SERES、德国WTW、德国E+H、德国KUNTZE、日本岛津、日本Horiba、奥地利SCAN等。采集的水质参数包括温度、PH、溶解氧、电导率、浊度、叶绿素、蓝藻、化学需要量、氨氮、总磷、总有机碳、余氯、氟化物、氰化物等等。



2.1.2无线传输设备

河北蓝蜂GM10-DTU采用标准的232/485通信接口,只要内置一张GPRS数据卡就能和互联网进行通信,大棚现场采集终端通过232/485连接后,GM10模块会自动采集各传感器的测量值,并将数据通过通过GPRS网络传输到EMCP物联网云平台。GM10-DTU通用性强,只要现场水质在线监测设备支持MODBUS协议,即插即用,体积小巧安装使用简单便捷,无需太多专业技能。

2.1.3 EMCP物联网云平台

用户将上面介绍的GM10模块安装在污水检测设备的串口上,电脑联网登陆EMCP物联网云平台,添加现场的设备,并配置数据格式,即可完成设备的接入。EMCP物联网平台对现场实时采集的水质参数进行分析处理,不仅进行完成的统计做出相应的统计报表,并做出趋势分析,且以直观的图表和曲线的方式显示给用户。

2.2 系统总架构

首先用485总线先将水质检测设备和GM10-DTU连接起来,将SIM卡插进GM10中,将GM10-DTU通过232数据线连接到电脑,给所有设备上电。打开《DTU配置软件》对模进行配置,具体的配置方法参看《DTU配置软件使用说明》文档。配置完成后,登陆EMCP物联网云平台,添加设备,添加规则,具体方法参看《EMCP物联网云平台操作手册》。所有配置工作完成后我们就可以打开电脑Web网页查看和控制水质检测设备。在登陆页手机扫描二维码下载《云联物通APP》,登陆,此时刚配置的设备出现在我们的手机中,仅仅十分钟,就可以将水质检测设备连接到互联网了,无论身处何地打开手机随时监控现场水质。

EMCP平台是否支持视频接入呢?答案是肯定的。你只需将海康网络摄像头的序列号输入到设备的配置规则中就可以将视频设备连接到平台上了。打开手机实时查看水质检测地的实时工况。

2.3系统实现功能

数据统计:EMCP系统可在线实时24小时连续的采集和记录监测点位的各种水质状况,以数字、图形和图像等多种方式进行实时显示和记录存储监测信息,监测点位可扩充多达上百个点。

故障报警:可设定各监控点位的温湿度报警限值,当出现被监控点位数据异常时可自动发出报警信号,报警方式包括:现场多媒体声光报警、网络客户端报警、电话语音报警、手机短信息报警等。上传报警信息并进行本地及远程监测,系统可在不同的时刻通知不同的值班人员;

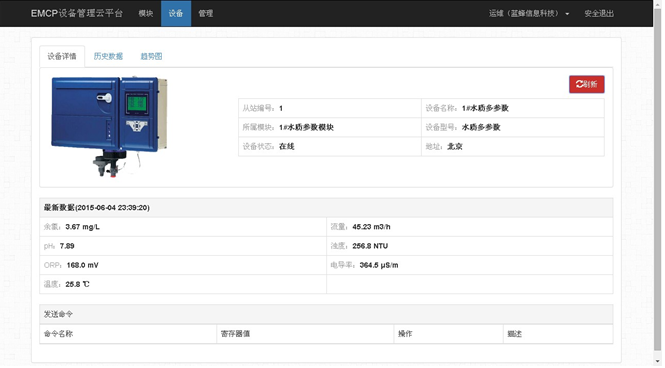

Web监控:管理人员打开电脑网页,登陆平台即可看到所属的设备运行状况,整个过程无需安装软件。一切就想网上冲浪那样方便。

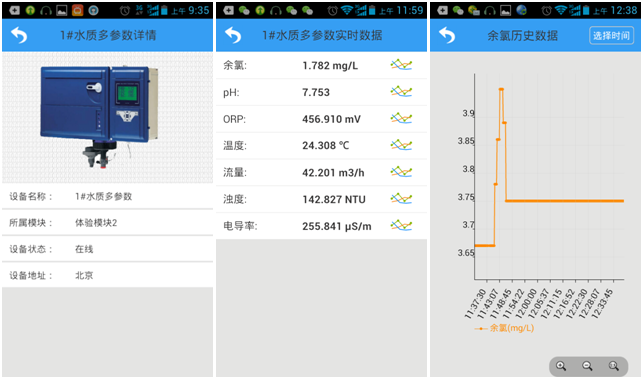

APP监控:将大棚放到口袋里,无论身处何地,打开手机即可查看和控制水质监测设备。

设备发布:环保局或者环境监管部门可以通过EMCP平台将水质监测设备进行发布,生成二维码张贴在公共区域、官方网站或者宣传海报上,这样民众通过手机扫描就能实时得知附近污染的具体情况。

冗余设计:系统设计时预留有接口,可随时增加减硬软件设备,系统只要做少量的改动即可,可以在很短的时间内完成。可根据政策和法规的改变随时增加新的内容。

三、系统实施

设计电源、安装、SIM卡等普通的事项我们不在赘述,安装使用过程中一定注意安全,最好通过专业人员进行安装。在安装过程中如有问题,蓝蜂技术支持人员是非常乐意和大家一块解决难题的。

第一步:购买我们的GM10-DTU智能无线网关。联系我们的销售人员或进入官方淘宝店进行购买。

第二步:用户可以选择 市场上质量可靠的传感器,传感器可以是有线方式或这无线方式(433/zigbee)。将传感器通过485总线连接到GM10-DTU模块的485通讯端口上。无线传感器可以将无线网关接到GM10-DTU模块上。

第三步:配置DTU,查看模块状态。这里请参考《DTU配置手册》,我们可以从官网下载中心中对其进行下载。

第四步:打开EMCP物联网云平台www.lfemcp.com注册账户,注册成功后进入平台添加设备和配置数据规则,这里请参考《EMCP云平台用户使用手册》,我们可以从官网下载中心中对其进行下载。如果需要接入视屏请联系我们的客服人员帮你授权处理。

第五步:按上面的步骤完成后我们就可以在Web页面和手机APP查看我们的设备了。

三、总结

污水在线远程检测应用越来越广泛,实现了高效率的水质检测,借助EMCP物联网云平台快速、便捷、便宜、多功能的解决了水质远程检测的困难。EMCP物联网云平台应用在远程污水在线检测得到了充分的发挥,相信EMCP物联网云平台的应用在其他领域也会得到更多的应用,其开放的物联网的价值在不断的体现。
