GM10-DTU用户手册V2.0

简介;

GM10-DTU是用于EMCP物联网云平台连接下位设备所用的GPRS网关,GM10-DTU利用GPRS网络实现Modbus数据自动采集和传输,配置参数灵活,运行安全稳定适合于恶劣的工业现场。用户通过DTU配置软件》连接GM10的232配置串口进行简单配置就可以完成设备到EMCP物联云平台的可靠数据通信,GM10-DTU作为MODBUS主站,可灵活地实现最多4个MODBUS子设备的接入,工程安装简单。适用于各种MODBUS IO模块、PLC、MODBUS仪表或串口设备的远程联网与控制。

GM10外观

产品特点;

  • 采用高性能工业级 32 位通信处理器和无线模块

  • 防护等级IP30。金属外壳和系统安全隔离,特别适合于工现场的应用

  • 宽电源输入(DC 7~35V),电源接口内置反相保护和过压保护 。

  • WDT 看门狗设计,保证系统稳定 。

  • 采用完备的防掉线机制,保证数据终端永远在线 ,上电即可进入数据传输状态。

  • RS232/RS485 双串口设置,支持标准工业Modbus-RTU通讯协议。

  • 提供 4 路DI,可实现 4 路报警数字量输入,具有短信报警提示。

  • 内嵌TCP/IP和MODUBS协议栈,实现设备与EMCP物联网平台无缝对接

规格参数;

项目
内容
无线模块
工业级无线模块
标准及频段
四频:GSM850EGSM900DCS1800PCS1900
频段自动搜索
发射功率
Class 4 (2W)GSM850EGSM900
Class 1 (1W)DCS1800PCS1900
理论带宽
85.6Kbps
温度范围
正常工作温度:-35°C ~ +80°C
受限工作温度:-40°C ~ -35°C +80°C ~ +85°C
存储温度:-45°C ~ +90°C
尺寸
75x50x18mm(不包括天线和安装件)


接口类型;

项目
内容
串口
1个232和1个485接口,内置15KV ESD 保护。
232串口:用于配置GM10,接线端子(RSD、TXD、SGND)
485串口:用户和设备通讯,接线端子(485A、485B)
DI输入
4路开关量报警点(DI-1、DI-2、DI-3、DI-4),内置15KV ESD 保护。
指示灯
具有电源、通信及在线指示灯
SYS:电源指示灯,模块通电后常亮。
LINK:1)关闭:模块没有运行。
    2)64ms开/800ms关:模块未注册到网络。
    3)64ms开/2000ms关:模块注册到网络。
DATA:闪烁表示485串口数据传输通讯。
天线接口
标准SMA 阴头天线接口,特性阻抗50 欧
SIM/UIM 卡接口
标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM 卡,内置15KV ESD 保护
电源接
宽电源输入(DC 7~35V),内置电源反相保护和过压保护



端子接线图;

名称
说明
V+
电源正
V-
电源正
485A
485数据串口(通讯串口)
485B
485数据串口
SGND
信号地
TXD
232命令串口(配置串口)
RXD
232命令串口(配置串口)
COM
报警输入公共端
DI-1
1#报警输入
DI-2
2#报警输入
DI-3
3#报警输入
DI-4
4#报警输入

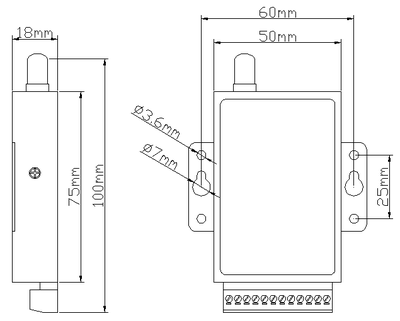

外形/安装尺寸图;

使用说明;

  • 将随机所带的电源适配器按线号连接到GM10的电源接线端子(V+/V-),注意电源的正负极。一般情况不建议用其他电源,如必须使用其他电源(如机柜的24V电源)请确保此电源为优质开关电源,且有足够的供电功率。

  • 强随机配带的232串口线按线号连接到GM10的232配置串口(TXD、RXD、SGND),另一端连接到电脑的COM口(或USB转232串口)。

  • DI短信报警点必须采用无源干接点,短接COM和DI触发短信报警,模块会向目标手机发送预设的短信内容。

  • 将随机配带的天线安装到GM10的天线接头,吸盘天线放置在空旷处。请勿将天线放置在设备或机柜内部,否则会影响信号强度,严重者将无法连接到平台。

  • 如天线放置在室外请采取有效的防雷措施。

  • GM10所安装区域的信号强度要大于15dBm,否则无法连接到平台。

  • GM10-DTU的设置说明请参看《DTU配置软件说明手册》
