DTU配置软件用户使用手册

  • 说明:此配置软件免安装,支持WinXP 、Win7、win8操作系统。
  • 此文档介绍对GM10模块进行配置的详细步骤,使用EMCP物联网云平台首先需要确保下位设备(PLC/触摸屏/仪器仪表)有通讯串口,并支持MODBUS-RTU协议。然后对GM10进行配置,最后再登录平台(www.lfemcp.com)进行设备、数据规则的添加和用户的创建。

    准备工作

    将模块随机配带的串口线连接到GM10模块的TXD、RXD和SGND端子(根据配带串口线线号连接)。需要注意的是电脑要有串口,如果没有串口可通过“USB转232线”来扩展串口,并通过电脑的设备管理器中查看可用串口。将模块电源连接,并插上SIM卡(支持移动、联通SIM卡,可去营业厅办理数据卡)。

    打开电脑双击软件图标即可打开《DTU配置软件》。

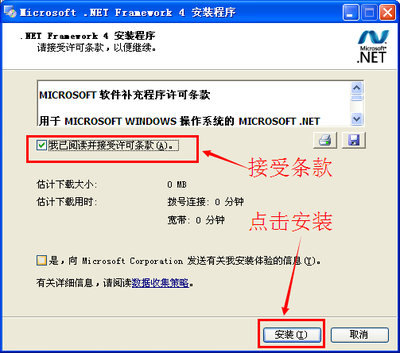

    如果无法打开《DTU配置软件》那么说明电脑缺少.Net Framwork程序,用户可选择下载或在附带的资料中找到这个安装软件《dotNetFx40_Full_setup.exe》,鼠标双击进行安装。安装过程如下;

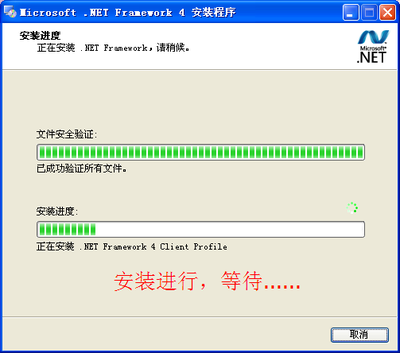

    整个安装过程需要耗费大概3分钟的时间,具体根据我们的电脑速度和网速而定。请耐心等待

    软件操作及其解释

    串口设置。

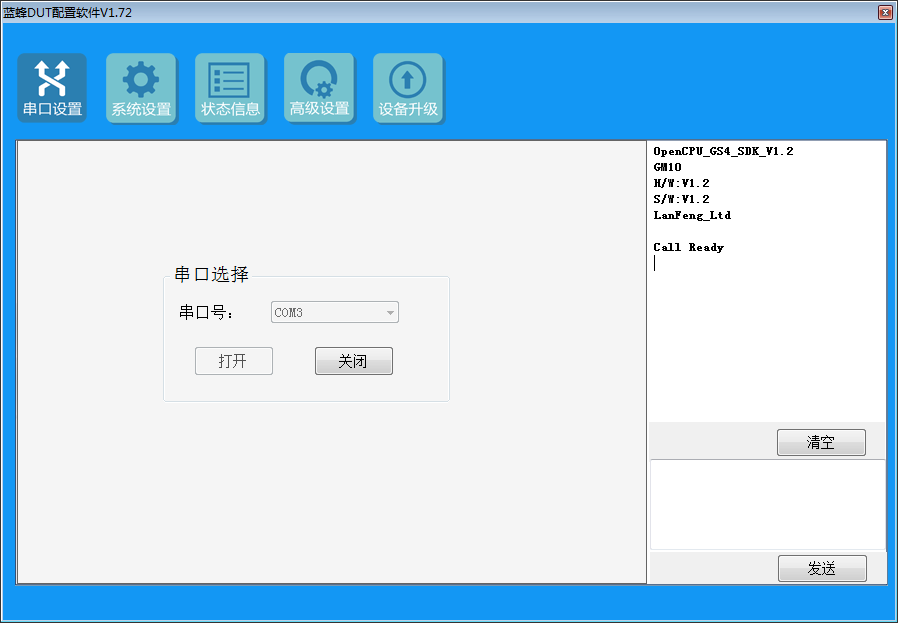

    打开软件后会弹出串口设置页面,选择模块所连接电脑的串口,然后点击打开。此时对模块上电,如果通讯正常那么右侧窗口会弹出模块开机打印信息。示例如下;

    系统设置

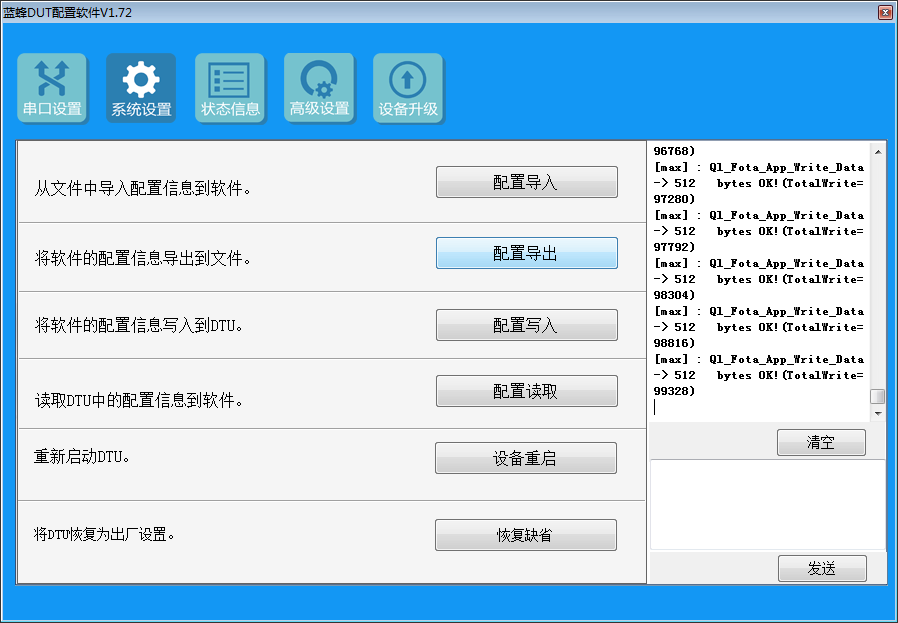

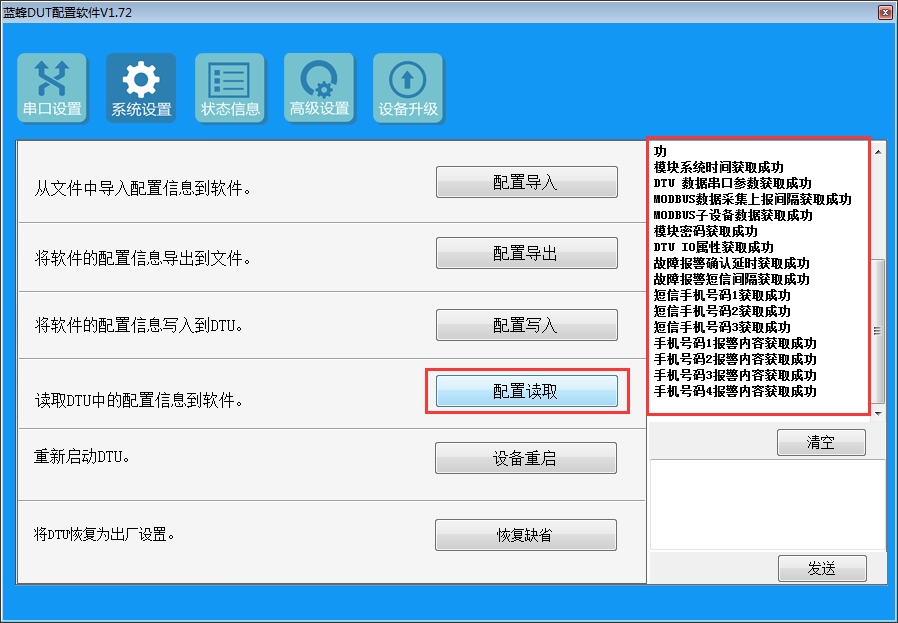

    打开“系统设置”选项。首先点击“配置读取”读取所连模块的当前配置,右侧窗口显示当前读取内容的结果,如果错误提示可重新读取。当软件设置完成后可点击“配置写入”将当前的配置写入到GM10。如配置混乱可点击“恢复缺省”按钮对模块恢复出厂设置。设置完成后建议“设备重启”再“配置读取”看之前的设置是否已成功写入。示例如下;

    状态信息

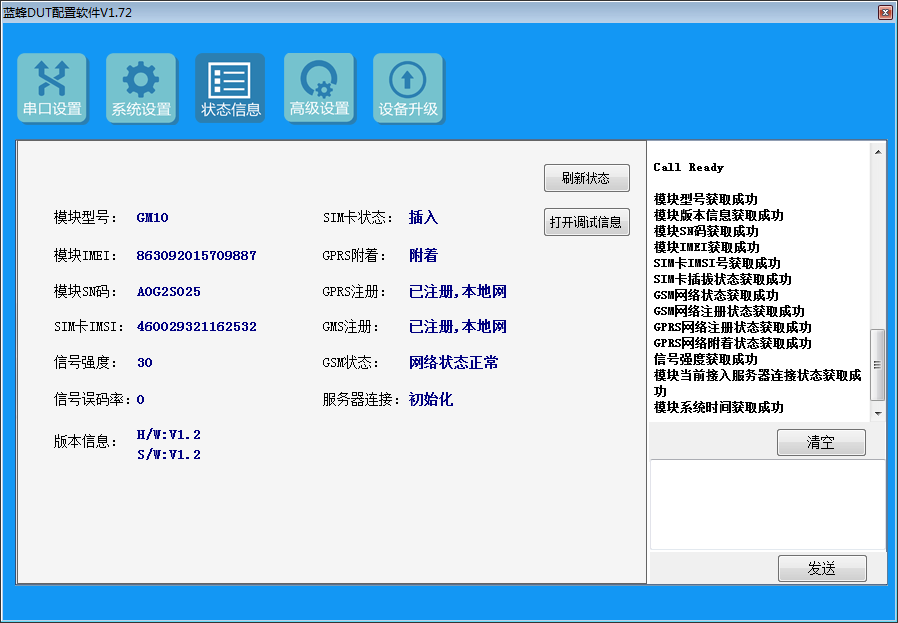

    打开“状态信息”选项。我们可点击“刷新状态”按钮获取模块最新的状态。需要关注当前模块的SN码(平台配置需要)、信号强度(要大于15)、误码率(小于2)、版本信息(H/W为硬件版本,S/W为软件版本)、SIM卡状态(插入)、GPRS附着(附着)、GPRS注册(已注册)、GMS注册(已注册)、GSM状态(正常)、服务器连接(初始化),如按以上括号内显示说明模块网络正常。示例如下;通过“打开调试信息”按钮我们可以从右侧的信息窗口获知当前模块运行的状态信息,信息解释参看下面第三节中的“错误信息打印及其解释”

    高级设置-基本参数

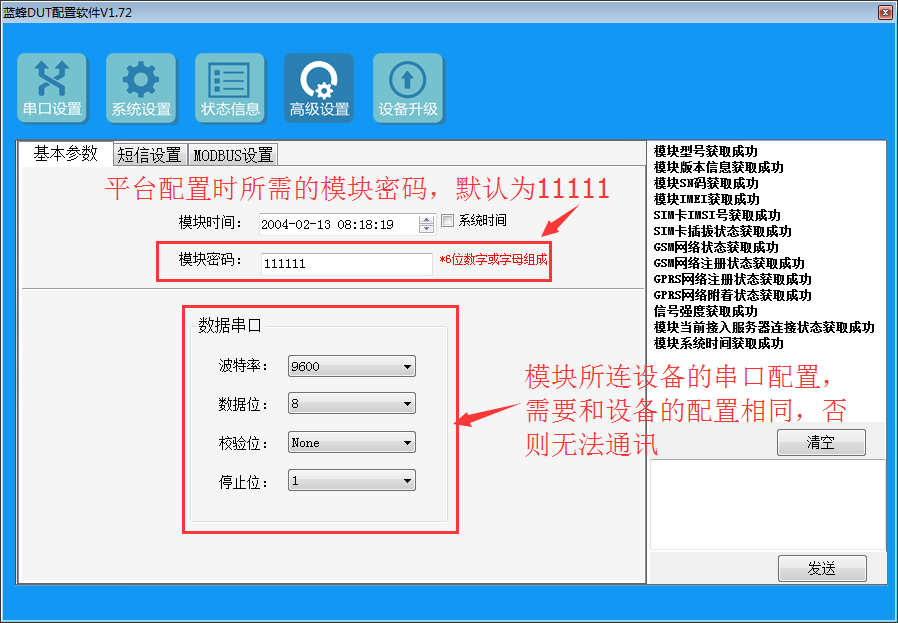

    此页面我们需要设置模块密码(出厂默认密码111111),必须和平台配置相一致。数据串口为模块和设备通讯的数据串口(485A 485B),此配置要和设备(PLC、触摸屏、仪表)串口的配置参数相一致。示例如下;

    短信设置

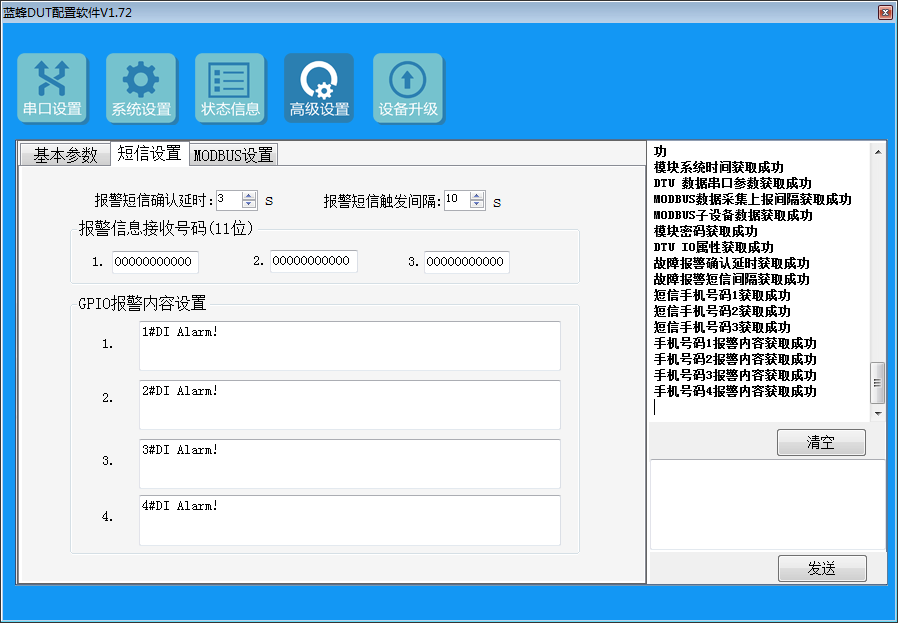

    打开“高级设置”->短信设置选项。此页面可对模块4路开关量短信报警点(DI-1/DI-2/DI-3/DI-4)进行设置。比如用导线短接(必须为无源触点,否则会烧坏GM10)模块COM和DI-1端子持续“报警短信确认延时”以上,模块会主动将报警1的信息发送到设置的3个接受号码(可选择设置1-3个,全设零为取消报警短信发送功能)。“报警短信触发间隔”为同一报警点前后两次信息发送的最短间隔(防止短信频发),示例如下;

    MODBUS设置

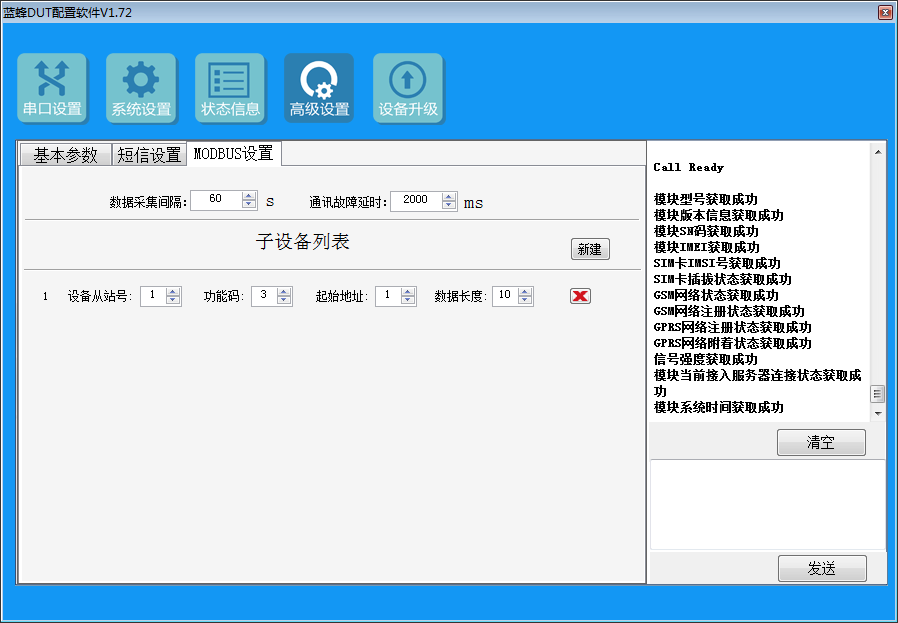

    打开“高级设置”->“MODBU设置。此页面我们可以设置GM10模块对设备(PLC、触摸屏、仪器仪表)的采集时间参数和采集数据区。最大连接4台MDOBUS从站设备。

    ”数据采集间隔“:为模块读取设备数据并上发平台的时间间隔,该值最小为30秒,用户需根据自己的需要设置此值。在调试阶段建议设置成30秒这样在平台(web/APP)数据的更新时间会缩短,便于调试监控。测试完后根据所需适当加大时间长度,时间越长所耗费的流量越少,平台对数据的存储时间的跨度也会延长(平台默认对单台模块保存10000条数据,因此采集越频繁,存储时间跨度越短)。

    ”通讯故障延时“:为模块读取设备的通讯等待时间,建议保持原值(2000ms)。用户需注意,模块连接设备的485通讯线需双绞,如现场环境(电源、电磁)恶劣,无法通讯可使用屏蔽双绞电缆。485通讯线的理论值为1200米,但实际不超过过500米,根据现场环境和使用的线材而异。

    ”设备从站号“:为模块所连设备的MODBUS从站地址(范围1-125),此地址必须和设备从站地址一样。

    ”功能码“:为模块读取设备MODBUS寄存区的标志符。“功能码1”对应“线圈”(00001),“功能码2”对应“离散量输入”(10001),“功能码3”对应“保持寄存器”(40001),“功能码4”对应“输入寄存器”(30001)。详情可参看《MODBUS协议中文说明》。

    ”起始地址“:为模块所连设备的MODBUS寄存器读取的其实地址(不包含寄存区标识符)。

    ”数据长度“:为模块读取设备数据的连续长度,如设备数据放在MODBUS的1-10保持寄存区(40001,40002....40010),那么“起始地址”设置为1,“数据长度”设置成10。如设备数据放在MODBUS的10-15保持寄存区(40010,40011....40015),那么“起始地址”设置成10,“数据长度”设置成6。

    GM10可连接多个从站(最多创建4个),可点击“新建”创建新子设备从站,配置规则按上述说明。注意不可设置两个相同“设备从站号”的子设备

    备注:如平台配置数据读写功能,为平台主动向设备发数据(GM10只作为通讯介质)此种数据无需通过配置软件对GM10进行配置。

    配置参数写入

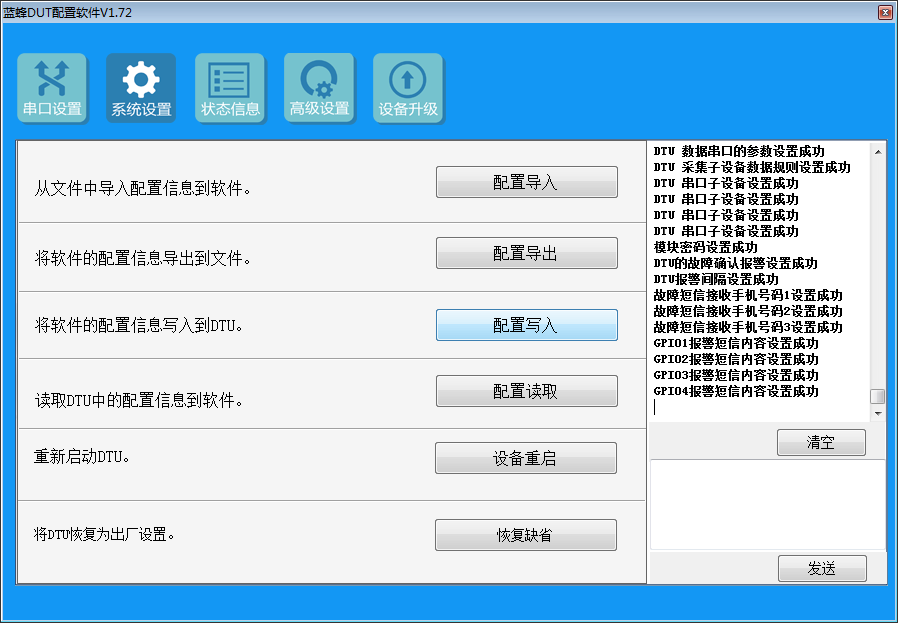

    打开完成设置后,我们需将配置好的参数写入到GM10模块,点击“系统设置”->“配置写入”。写入过程中右侧串口显示各参数写入的结果,如果发生失败可再次点击“配置写入”。写入完成以后建议点击“设备重启”将模块重启,然后点击“配置读取”看之前的配置是否已经成功写入。

    模块升级

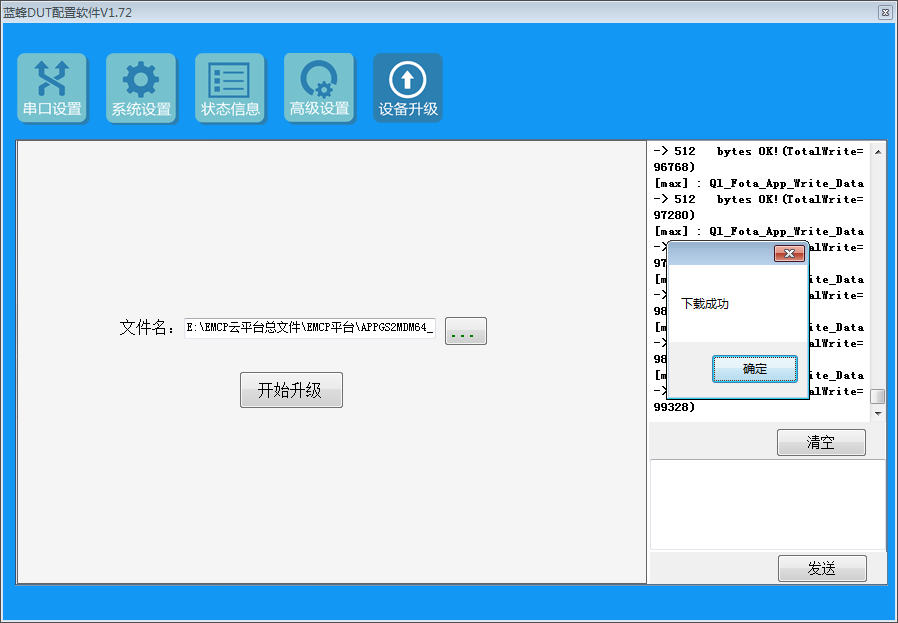

    此功能是为更新GM10模块内部程序所用,用户再此窗口选择升级的文件(一定要对应的所升级GM10的硬件版本),然后点击“开始升级”。升级过程大概需要持续40-60秒,请耐心等待,最后会弹出提示框提示是否升级成功。

    配置导入导出

    此功用户可通过“系统设置”->“配置导出”,“配置导入”将配置好的规则导出为文件并保存,下次对相同设备进行配置时可直接选择此文件并将配置写入到GM10模块。

    模块通讯监控

    用户可通过“状态信息”->“打开调试信息”通过右侧的信息输出窗口来监控GM10模块的运行状态,如连接服务器的注册状态,下位设备的通讯状态和报警短信息发送状态。

    点击“打开调试信息”,右侧窗口弹出“Debug open!”说明模块的调试信息打印已使能。右侧窗口弹出“Debug close!”说明模块关闭调试信息打印功能。

    三,错误信息打印及其解释


    序号

    内容

    说明

    备注

    1

    #GSM network is registing!

    GSM网络正在注册

    出现任意一个,模块都无法连接上EMCP云平台,需检查SIM卡是否欠费或天线的位置

    2

    #GPRS network is registing!

    GPRS网络正在注册

    3

    #Signal is low! rssi=x!

    信号低,信号值=x

    4

    #Signal is error! ber=x!

    信号错误,误码率=x

    5

    login_OK!

    模块在平台注册成功。

    6

    login_error!

    模块在平台注册失败。

    7

    heart_OK!

    模块心跳数据发送成功

    8

    heart_error!

    模块心跳数据失败

    9

    #Write Error

    AT指令写入值错误

    10

    #AT Command Error

    错误的AT指令

    11

    ModbusGetData=xxxxx

    收到设备返回的modbus数据

    12

    RW Date send=xxxxx

    平台向设备发送的读写数据指令

    13

    485Date RW read error=x!

    读写数据错误,错误码=x

    设备无此对应地址的寄存器引起的错误。

    14

    Slave x# read error=y!

    从站x定时读取错误,错误码=y

    15

    485Date RW read Messy code!

    设备返回的Modbus数据为乱码

    现场干扰或接线错误引起的乱码。

    16

    Slave x# read messy code!

    设备x#返回混乱的数据

    17

    Get date of invalid!

    读取到无效数据

    485总线悬空造成

    18

    DI_1 Alarm!

    触发DI-1短信报警

    19

    DI_2 Alarm!

    触发DI-2短信报警

    20

    DI_3 Alarm!

    触发DI-3短信报警

    21

    DI_4 Alarm!

    触发DI-4短信报警

    22

    Without a valid telephone number!

    没有有效的手机号码

    没有配置短信接收手机号
