EMCP物联网云平台应用于泵站远程管理

(无人值守泵站远程监控系统方案)

一、行业现状

近些年来随着社会的进步、经济科技的发展,人们生活、工作和生产水平有了很大的提高。人们对生产、生活提出了更高的要求,对于泵站的监控就是其中之一。对于传统的泵站监控,采用的是工作人员定时去查看,有时人员疏忽,造成泵站工作异常,同时这种做法对于多个泵站的监控很麻烦;后来采用RS485监控的方案,但是布线相当麻烦。

于是在物联网技术快速发展和移动终端广泛的普及,EMCP物联网云平台变应运而生。水泵机房的电气设备通过无线网关将泵站远程连接到网络,通过电脑Web网页,手机APP实现对泵站的远程监控和管理。通过大数据技术,设备的运行记录、历史曲线、报警信息等都可实时在手机APP上查看。这样管理和维护人员便可随时随地的了解泵站的运行情况,为泵站的稳定运行,维修提供极大的便利。
二、EMCP物联网云平台解决方案

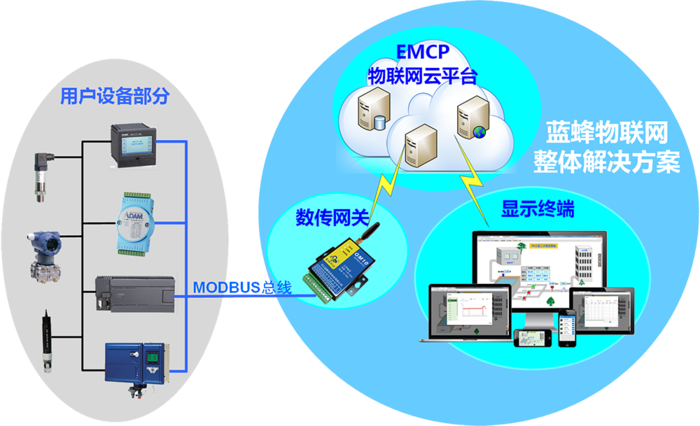

2.1系统总架构

首先用485总线先将水泵房电器柜中的电力仪表、PLC、采集卡等设备GM10-DTU连接起来,通过电脑给GM10进行参数配置,登陆EMCP物联网云平台,添加设备,添加规则、添加用户等操作。所有配置工作完成后我们只需打开电脑Web网页或查看和控制水泵房中的设备。在登陆页手机扫描二维码下载《云联物通APP》,登陆APP后,刚配置的设备出现在我们的手机中,紧紧十分钟,就可以将水泵机房的控制柜连接到互联网了,无论身处何地打开手机随时远程管理水泵机房的运行状况。

对于重点水泵机房我们还可以将现场的摄像头连接到我们的平台,从而实现通过手机APP对现场工况环境进行全方位的了解。

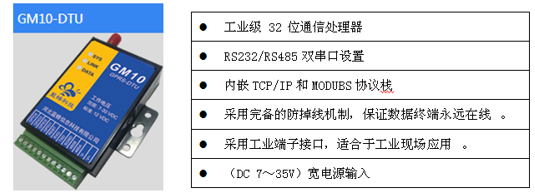

2.2硬件-数传网关

GM10-DTU作为硬件通讯网关,实现对现场MODBUS设备的数据采集和EMCP平台间的数据传输,同时具备4路开关量短信报警点,体积小巧安装使用简单便捷

2.2平台-电脑Web页面显示

无需安装任何软件,我们通过任意电脑网页浏览器,输入EMCP平台连接,凭用户名和密码即可登录平台。

2.2.1,地图查找设备

  点击顶部“地图”按钮,打开设备地图显示页面。我们可以通过鼠标滚轮放大或缩小地图,地图上指针标记为对应的设备,鼠标移动到设备指针即可打开设备介绍,点击“进入设备”即可查看该设备的数据。如下图;

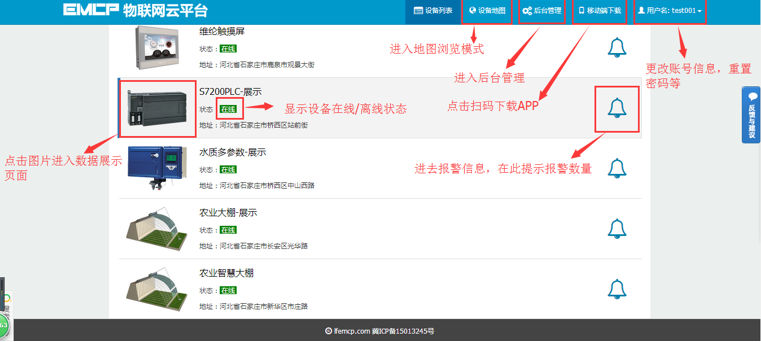

2.2.2,设备列表显示

  登录EMCP后首先进入的是设备列表页面,内容介绍如下图。

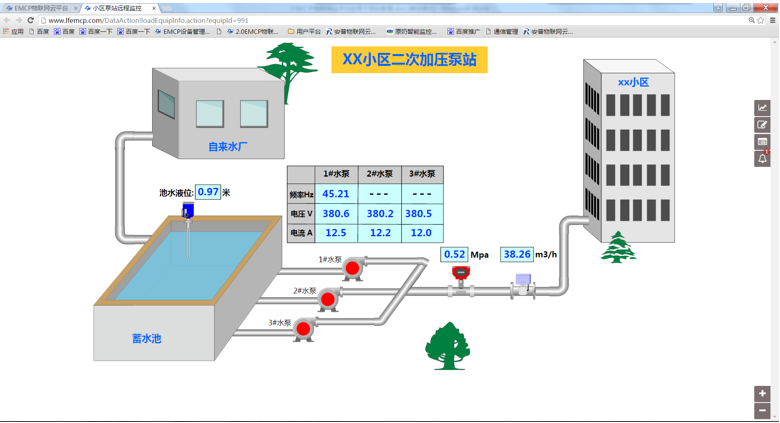

2.2.3实时数据显示

  组态模式下,实时数据是通过组态中个各种控件来展示的,通过组态图,可以非常直观的展示系统各个监控参数之间的耦合关系。画面右侧4个功能按键由上至下分别为“历史曲线”、“数据读写”、“历史记录”和“报警记录”功能按钮,组态画面右下角“+”和“-”按钮可以放大和缩小展示页面。

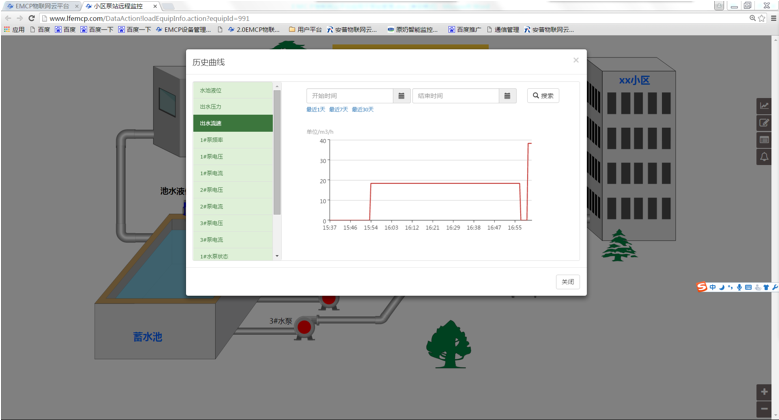

2.2.4历史曲线

  点击“历史曲线”按钮进入查看历史曲线页面。页面左侧为数据列表,选择相应的数据即可查看其在指定时间段的曲线图。如下图;

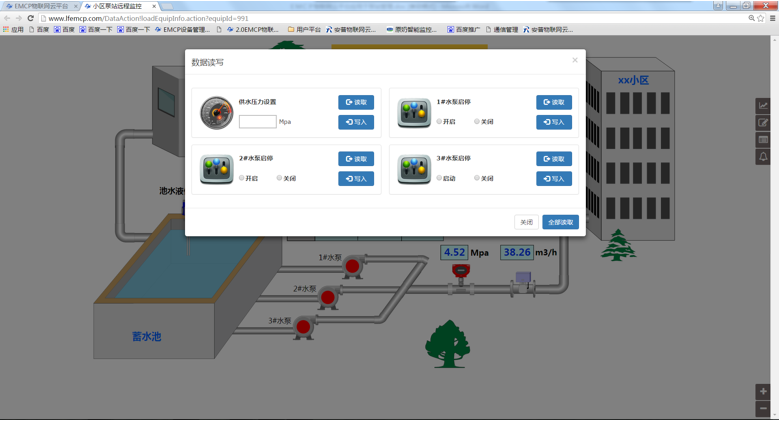

2.2.5数据读写

  点击“数据读写”按钮进入数据读写页面。在此页面中我们可以通过“读取”、“写入”按钮对当前数据进行读取和写入操作,当数据较多时可以使用“全部读取”功能来一次性读取当前所有数据值。如一次“读取”或“写入”不成功请再次操作。数据写入成功后可再次读取看是否写入成功。如下图;

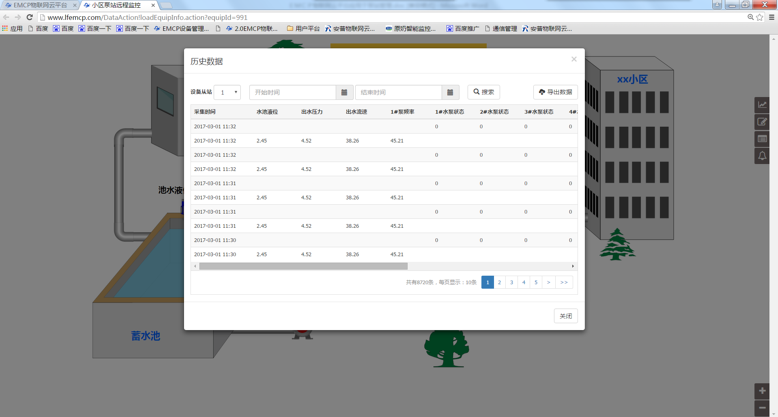

2.2.6历史数据

  点击“历史数据”按钮进入数据历史报表界面。在此页面中我们可以查看设备所有数据的历史数据,同时也可以将历史数据全部导出到本地电脑存储。如下图;

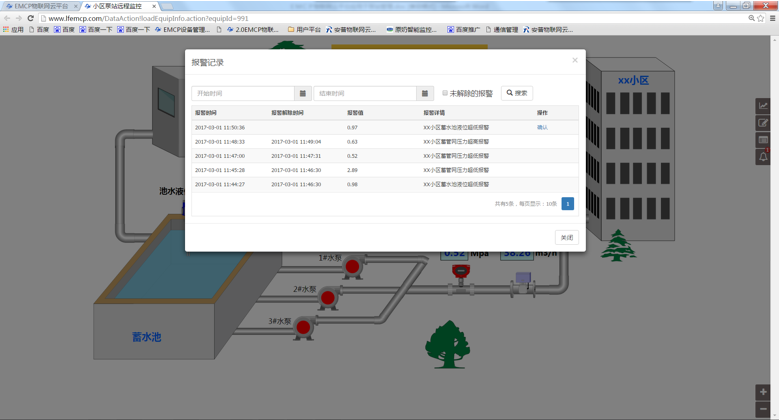

2.2.7报警记录

  点击“历史数据”按钮进入数据历史报表界面。在此页面中我们可以查看设备所有数据的历史数据,同时也可以将历史数据全部导出到本地电脑存储。如下图;


2.3平台-手机APP页面显示

手机APP扫描或在任意安卓市场上搜《云联物通》即可下载APP,凭用户名和密码登录即可看到我们创建的设备。点击设备进入设备实时画面,也可横屏查看设备画面。手机滑动屏幕可缩放画面,点击右上角的更多按钮进去功能页面。



在更多功能中我们可以进行设备参数的设置和水泵的启停,可查看历史数据、历史曲线、历史报警记录。以及现场的视频。当设备出现报警时,手机可收到报警消息。






三、系统优势

无缝广泛兼容:凡具有Modbus协议的串口设备,只需简单配置即可接入EMCP云平台真正做到即插即用。

安全性:数据采用加密方式进行传送,避免数据被他人获取。个用户有着严格权限包含,可绝对避免自己的账号被他人入侵。

稳定性:稳定的硬件设计、分布式服务器,优化的数据库结构,保证你的设备24小时实时在线。

实时故障报警:可设定各监控点的报警限值,当出现被监控点位数据异常时可自动发出报警信号,平台自动将报警信息推送到管理人员的手机APP

多样化展示:用户通过电脑Web网页、手机APP、手机网页远程管理设备。

实时性强:系统无时延,无需轮巡就可以同步接收、处理多个/所有监测点的各种数据。可很好的满足系统对数据采集和传输实时性的要求。

低成本:由于采用GPRS公网平台,无需建设网络,无需搭建服务器、无需专业工程师编程、只需安装好设备,进入平台简单配置就可以,建设成本低。

冗余设计:系统设计时预留有接口,可随时增加减硬软件设备,系统只要做少量的改动即可,可以在很短的时间内完成。可根据政策和法规的改变随时增加新的内容。

四、系统实施

设计电源、安装、SIM卡等普通的事项我们不在赘述,安装使用过程中一定注意安全,最好通过专业人员进行安装。在安装过程中如有问题,蓝蜂技术支持人员是非常乐意和大家一块解决难题的。

第一步:购买我们的GM10-DTU智能无线网关。联系我们的销售人员或进入官方淘宝店进行购买。

第二步:用户可以选择 市场上质量可靠的传感器,传感器可以是有线方式或这无线方式(433/zigbee)。将传感器通过485总线连接到GM10-DTU模块的485通讯端口上。无线传感器可以将无线网关接到GM10-DTU模块上。

第三步:配置DTU,查看模块状态。这里请参考《DTU配置手册》,我们可以从官网下载中心中对其进行下载。

第四步:打开EMCP物联网云平台www.lfemcp.com注册账户,注册成功后进入平台添加设备和配置数据规则,这里请参考《EMCP云平台用户使用手册》,我们可以从官网下载中心中对其进行下载。如果需要接入视屏请联系我们的客服人员帮你授权处理。

第五步:按上面的步骤完成后我们就可以在Web页面和手机APP查看我们的设备了。

四、小结

随着用人成本的逐年增加,用户对服务器和产品的要求越来越高,水泵房的远程管理迫在眉睫。如今快速发展的科技给我们的应用和管理提供了极大的便利。作为传统企业只有跟上科技发展的步伐,迎合用户的需求才能永远立于不败之地。
