产品简介

     GM10-DTU利用移动的GPRS网络实现Modbus数据自动采集和传输,具有标准DTU的所有功能,配置参数更加灵活,适合于恶劣的工业现场。用户通过终端配置软件进行简单配置就可以完成设备到EMCP平台的可靠数据通信,GM10-DTU作为MODBUS主站,可灵活地实现多达4个MODBUS子设备的接入,工程安装简单。适用于各种MODBUS IO模块、PLC、MODBUS仪表或串口设备的远程联网与控制。标准的接口协议和丰富的子设备类型使得GM10-DTU模块在远程SCADA领域具有广泛的用途。



产品特点

  采用高性能工业级 32 位通信处理器和无线模块 。

  防护等级IP30。金属外壳和系统安全隔离,特别适合于工业现场的应用

 宽电源输入(DC 7~35V),电源接口内置反相保护和过压保护 。

  WDT 看门狗设计,保证系统稳定 。

  采用完备的防掉线机制,保证数据终端永远在线 ,上电即可进入数据传输状态。

  RS232/RS485 双串口设置,支持标准工业Modbus-RTU通讯协议。

  提供 4 路DI,可实现 4 路报警数字量输入,具有短信报警提示。

  内嵌TCP/IP和MODUBS协议栈,实现设备与EMCP物联网平台的无缝对接。

 支持35mm标准导轨安装。

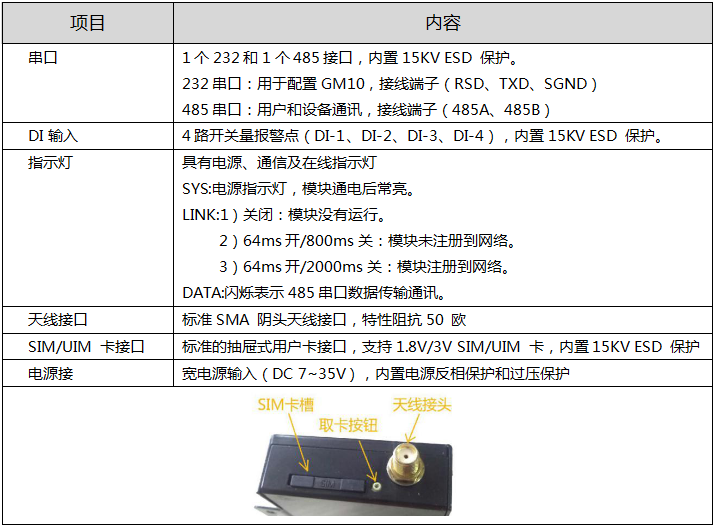

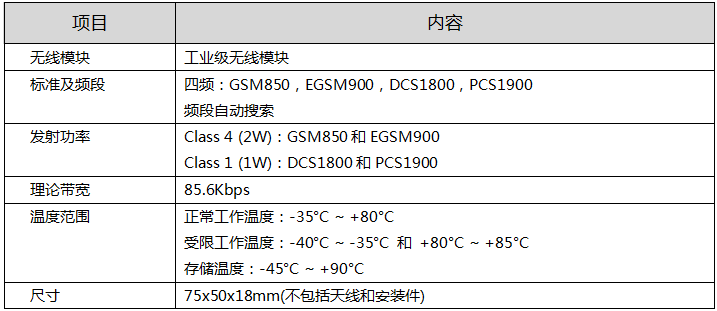

规格参数



规格参数

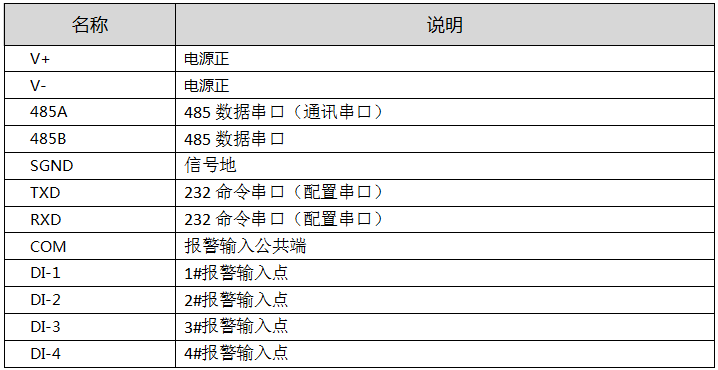

端子接线图



外形尺寸

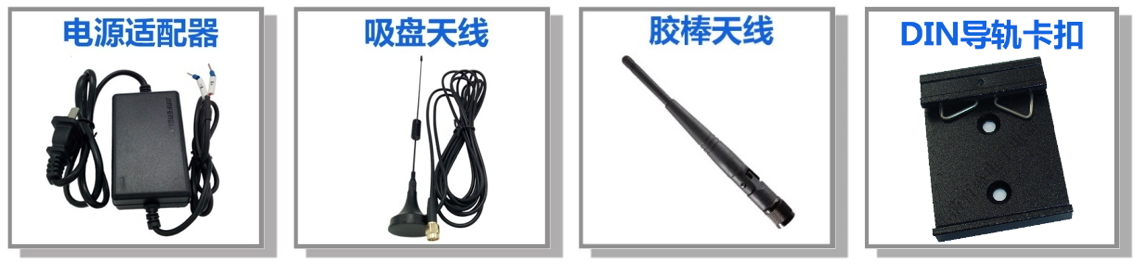

随机附件



注意事项

   1.将随机所带的电源适配器按线号连接到GM10的电源接线端子(V+/V-),注意电源的正负极。一般情况不建议用其他电源,如必须使用其他电源(如机柜的24V电源)请确保此电源为优质开关电源,且有足够的供电功率。

   2.强随机配带的232串口线按线号连接到GM10的232配置串口(TXD、RXD、SGND),另一端连接到电脑的COM口(或USB转232串口)。

   3.DI短信报警点必须采用无源干接点,短接COM和DI触发短信报警,模块会向目标手机发送预设的短信内容。

   4.将随机配带的天线安装到GM10的天线接头,吸盘天线放置在空旷处。请勿将天线放置在设备或机柜内部,否则会影响信号强度,严重者将无法连接到平台。

   5.如天线放置在室外请采取有效的防雷措施。

   6.GM10所安装区域的信号强度要大于15dBm,否则无法连接到平台。

   7.GM10-DTU的设置说明请参看《DTU配置软件说明手册》。
