一,产品简介

WM20-DTU是用于EMCP物联网云平台连接下位设备所用的网关,WM20-DTU可以利用WIFI网络或有线网络连接EMCP物联网云平台。WM20-DTU利用串口或网口实现Modbus数据自动采集和传输,配置参数方式多样、灵活,运行安全稳定,具备隔离防护,EMC防护等多项保护设计,适合于恶劣的工业现场。

用户通过平台可以远程配置WM20-DTU各项参数,简单易用,轻松创建可靠的数据通信网络。WM20-DTU无论作为Modbus主站进行串口通讯或作为Modbus客户端进行网口通讯,均可以灵活地实现多个Modbus子设备或者多个Modbus Server设备的接入。WM20-DTU具备标准导轨,工程现场安装简单,适用于各种触摸屏、PLC、Modbus仪器仪表或工业控制器的远程联网与监控。

借助配套软件工具,WM20-DTU还具备远程上下载PLC程序和远程调试PLC功能。(配套软件工具当前正在进行后期完善,暂时无法使用

二,产品特点

●  单流Wi-Fi @ 2.4 GHz,支持WEP、WPA/WPA2安全模式

●  采用高性能工业级 32 位处理器

●  支持 802.11b/g/n WIFI通讯,支持网线直连(WAN)上网,优先使用网线上网

●  具备通信隔离和端口防护,特别适合于工业现场的应用

●  宽电源输入(DC 9~30V),电源接口内置反相保护和过压保护

●  WDT 看门狗设计,保证系统稳定

●  采用完备的防掉线机制,保证数据终端永远在线 ,上电即可进入数据传输状态

●  支持标准工业Modbus-RTU、Modbus-TCP通讯协议

支持远程配置、远程在线升级功能

内嵌私有加密通讯协议栈,实现设备与云平台的安全无缝对接

支持标准DIN35mm导轨安装

支持手机现场配置WIFI网络

三,规格参数

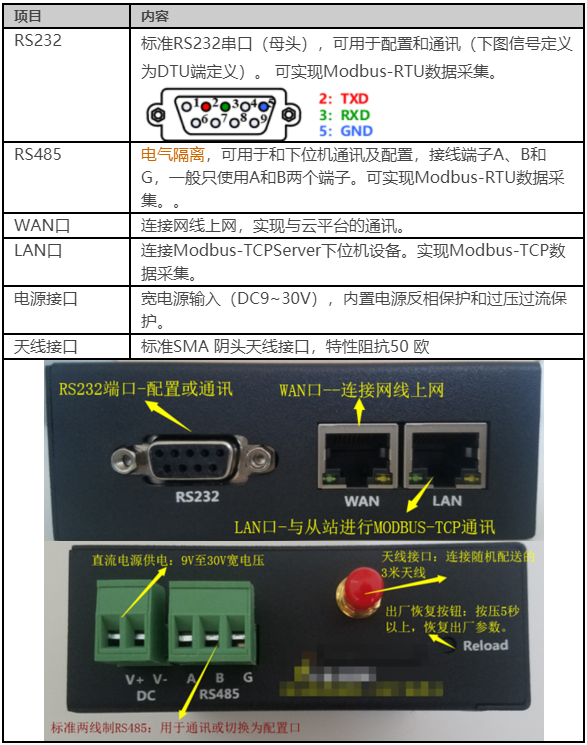

四,接口类型

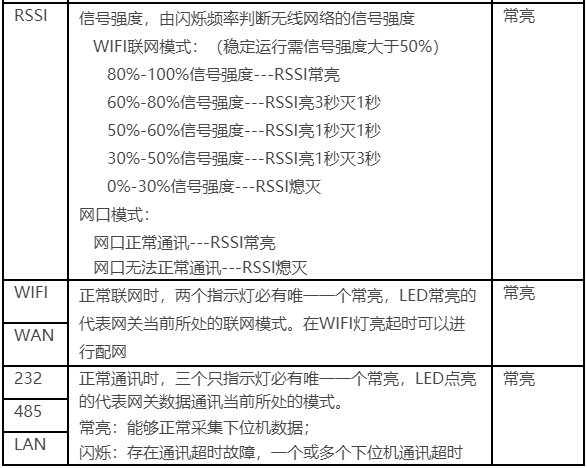

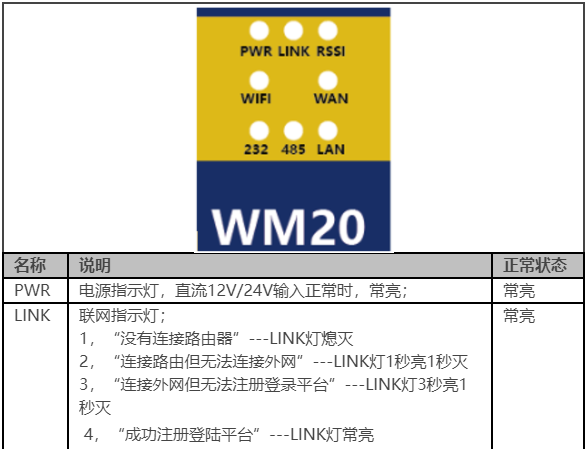

,指示灯定义

六、注意事项;

1.将直流12V或24V电源按定义连接到WM20的电源接线端子(V+/V-),注意电源的正负极。请确保此电源为优质开关电源,且有足够的供电功率。

2.将随机配带的天线安装到WM20的天线接头,吸盘天线放置在空旷处。请勿将天线放置在设备或机柜内部,否则会影响信号强度,严重者将无法连接到平台。

3.如天线放置在空旷的室外请采取有效的防雷措施。

4.WM20所安装区域的信号强度要大于50%,否则无法保证稳定可靠的通讯。

5.可直接通过EMCP物联网云平台后台管理进行WM20的各项配置,也可通过出厂默认232口连接PC串口使用DTU配置软件进行模块的配置(波特率115200)。

6.232、485、网口三接口只能选一种与下位机进行数据通讯。


七、外形尺寸


随机附件



WM20-DTU用户手册》下载
