EMCP物联网云平台应用于智能温室大棚

发表时间:2021-03-31 20:46

一、行业现状

近年来,温室大棚种植为提高人们的生活水平带来极大的便利,得到了迅速的推广和应用。种植环境中的温度、湿度、光照度、CO2浓度等环境因子对作物的生产有很大的影响。传统的人工控制方式难以达到科学合理种植的要求,目前国内可以实现上述环境因子自动监控的系统还不多见,而引进国外具有多功能的大型连栋温室控制系统价格昂贵,不适合国情。

针对目前大棚发展的趋势,提出了一种大棚智能监控系统的设计。根据大棚智能监控的特殊性,需要传输大棚现场参数给管理者,并把管理者的命令下发到现场执行设备,同时又要使上级部门可随时通过互连网或者手机信息了解区域大棚的实时状况。基于GPRS的智能大棚监控系统使这些成为可能。


二、EMCP物联网云平台解决方案

2.1 系统组成

       2.1.1大棚现场采集控制终端

大棚现场采集控制终端负责24小时采集温室内温度、湿度、光照、土壤温度、土壤湿度、CO2浓度、叶面湿度、露点温度等环境参数。我们从市场上购买的农业传感器大多是都可以无缝接入到EMCP物联网云平台。要求传感器或MODBUS-RTU协议,或通过采集模块进行中转。

2.1.2无线传输设备

河北蓝蜂GM10-DTU采用标准的232/485通信接口,只要内置一张GPRS数据卡就能和互联网进行通信,大棚现场采集终端通过232/485连接后,GM10模块会自动采集各传感器的测量值,并将数据通过通过GPRS网络传输到EMCP物联网云平台。GM10-DTU通用性强,只要现场传感器和控制器支持MODBUS协议,即插即用,体积小巧安装使用简单便捷,无需太多专业技能。

   2.1.3 EMCP物联网云平台

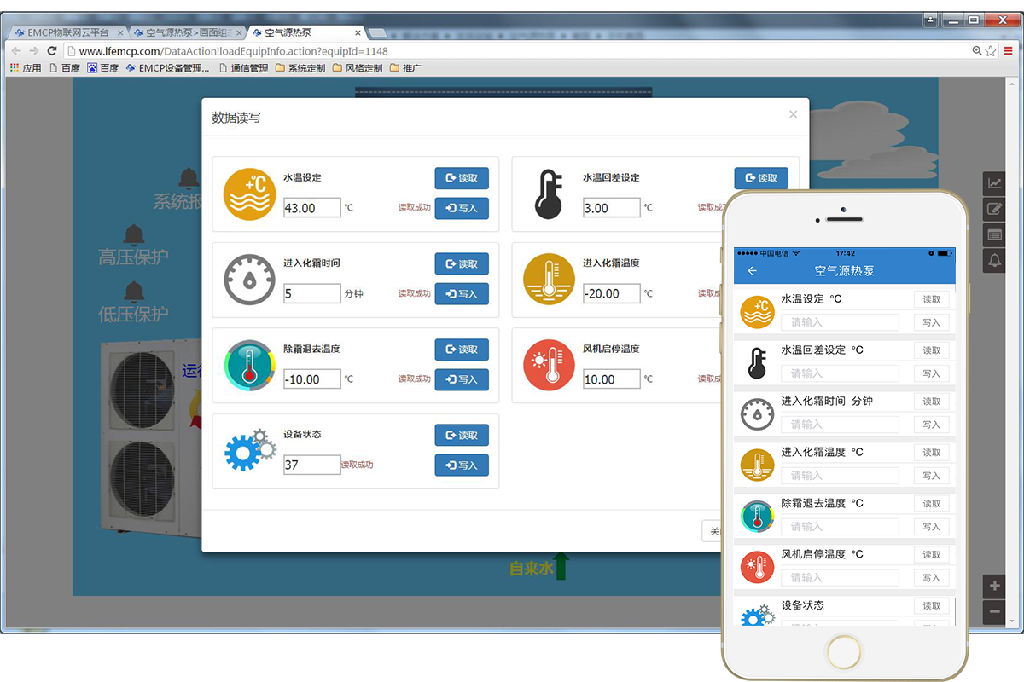

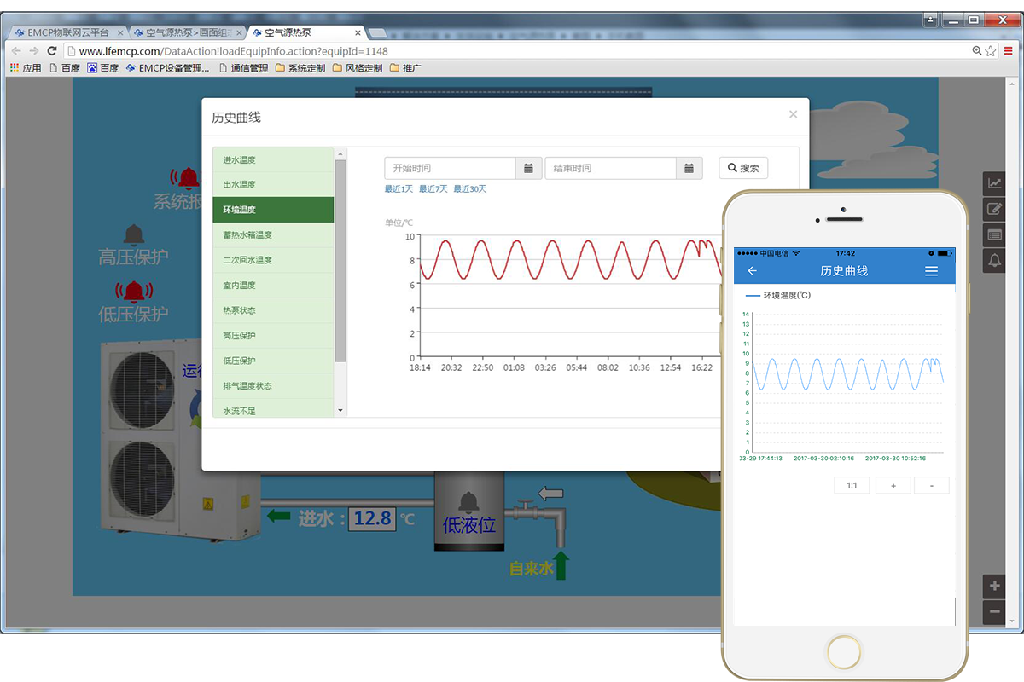

用户在连接好棚室的设备后,电脑联网登陆EMCP物联网云平台,添加现场的设备,并配置数据格式,即可完成设备的接入。EMCP物联网平台对现场实时采集的温室内环境参数进行分析处理,不仅进行完成的统计做出相应的统计报表,并做出趋势分析,且以直观的图表和曲线的方式显示给用户,并根据种植作物的需求提供各种声光报警信息。当温湿度超过设定值的时候,自动开启或者关闭指定设备。

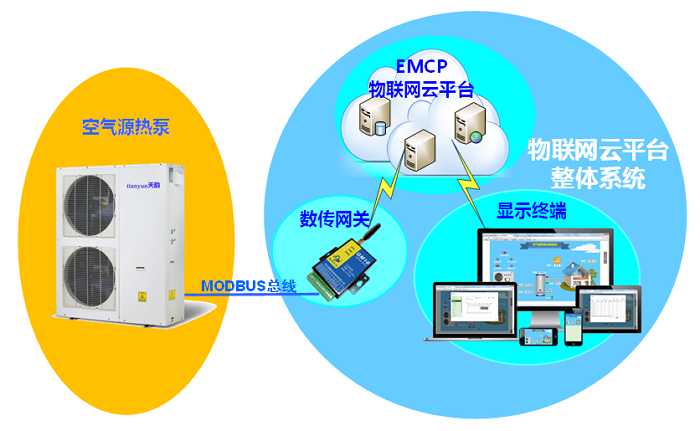

   2.2 系统总架构

首先用485总线先将大棚数据采集终端和GM10-DTU连接起来,将SIM卡插进GM10中,将GM10DTU通过232数据线连接到电脑,给所有设备上电。打开《DTU配置软件》对模进行配置,具体的配置方法参看《DTU配置软件使用说明》文档。配置完成后,登陆EMCP物联网云平台,添加设备,添加规则,具体方法参看《EMCP物联网云平台操作手册》。所有配置工作完成后我们就可以打开电脑Web网页查看和控制温室大棚中的设备。在登陆页手机扫描二维码下载《云联物通APP》,登陆,此时刚配置的设备出现在我们的手机中,紧紧十分钟,就可以将农业检测控制设备连接到互联网了,无论身处何地打开手机随时监控我们的大棚。

EMCP物联网云平台应用于智能温室大棚

EMCP平台是否支持视频接入呢?答案是肯定的。你只需将海康网络摄像头的序列号输入到设备的配置规则中就可以将视频设备连接到平台上了。打开手机实时查看棚内的状况。

2.3系统实现功能

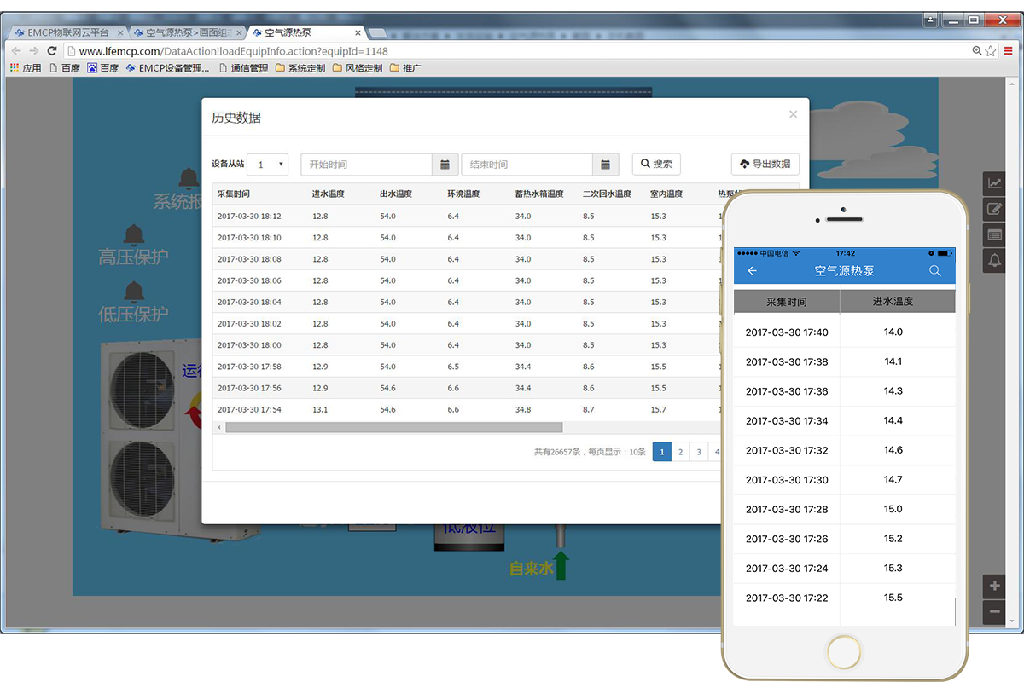

数据统计:EMCP系统可在线实时24小时连续的采集和记录监测点位的温度、湿度、风速、二氧化碳、光照、空气洁净度、供电电压电流等各项参数情况,以数字、图形和图像等多种方式进行实时显示和记录存储监测信息,监测点位可扩充多达上百个点。

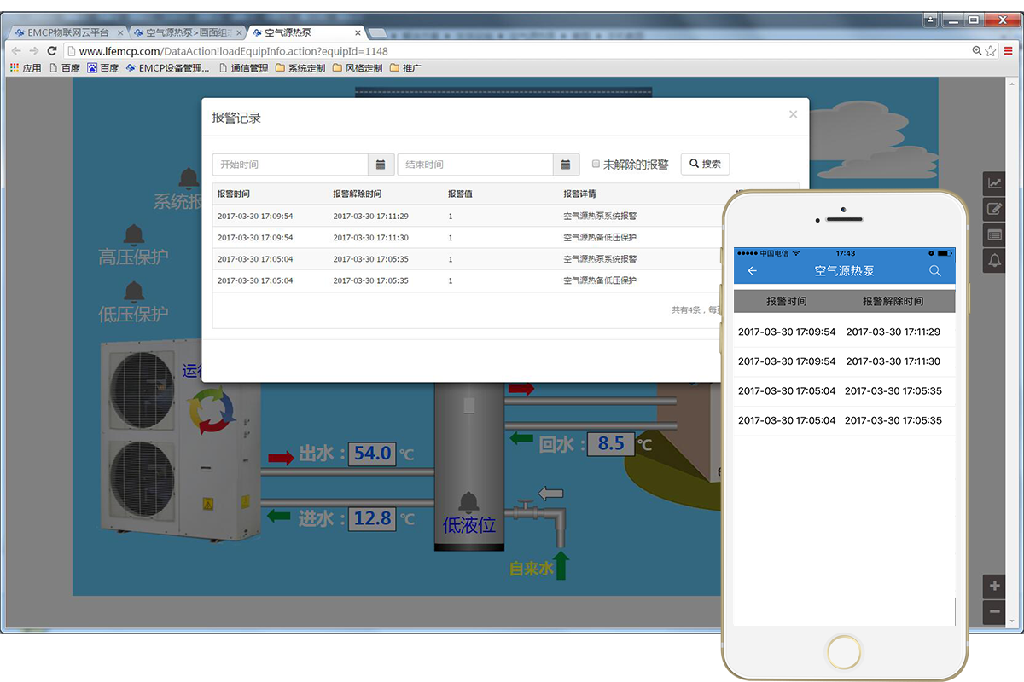

故障报警:可设定各监控点位的温湿度报警限值,当出现被监控点位数据异常时可自动发出报警信号,报警方式包括:现场多媒体声光报警、网络客户端报警、电话语音报警、手机短信息报警等。上传报警信息并进行本地及远程监测,系统可在不同的时刻通知不同的值班人员;

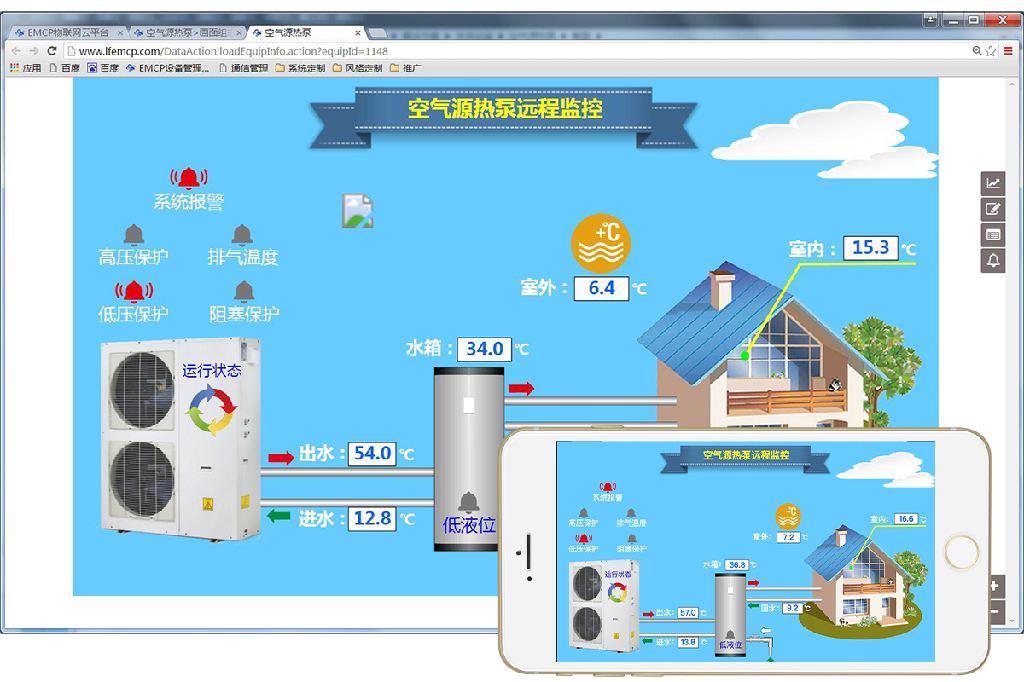

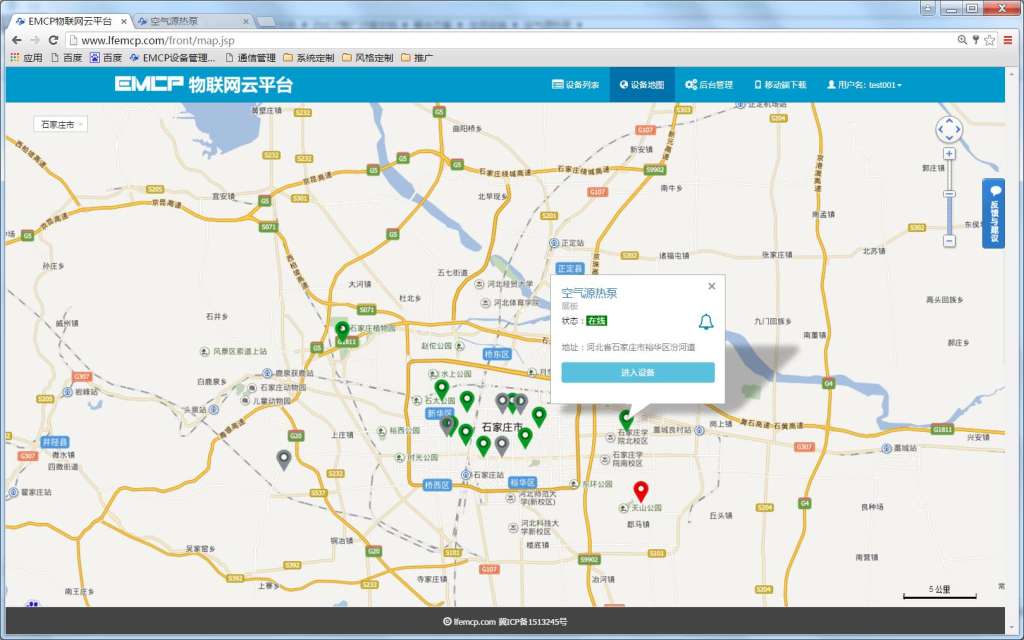

Web监控:大棚管理人员打开电脑网页,登陆平台即可看到所属的棚室运行状况,整个过程无需安装软件。一切就想网上冲浪那样方便。

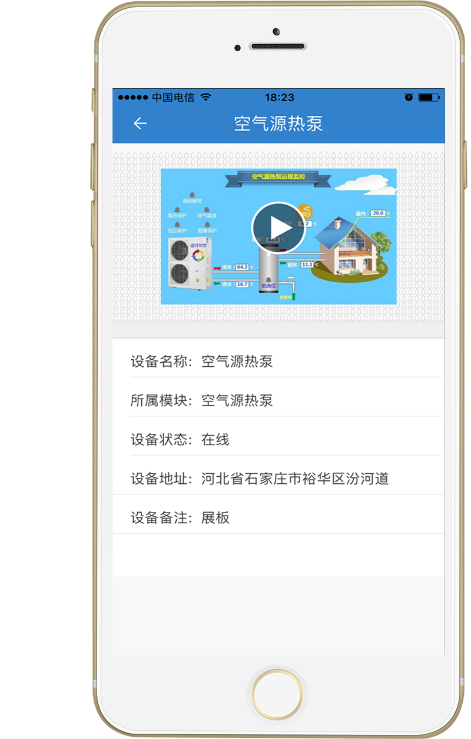

APP监控:将大棚放到口袋里,无论身处何地,打开手机即可查看和控制棚室。

设备发布:棚室管理这可将大棚进行二维码发布,将发布的二维码打印张贴在管理室或这蔬菜包装箱上,这样参观者或购买者通过手机扫码就可以知道所吃蔬菜是在什么环境下长出来的。

产品溯源:我们可以将所创建的农业物联网传感器接入到“蓝蜂溯源系统”实现对地块的管理,将配饰管理信息和实时数据/画面并生成二维码张贴在蔬菜箱上,让顾客了解所吃蔬菜的“健康”状况。

冗余设计:系统设计时预留有接口,可随时增加减硬软件设备,系统只要做少量的改动即可,可以在很短的时间内完成。可根据政策和法规的改变随时增加新的内容。


三、系统实施

设计电源、安装、SIM卡等普通的事项我们不在赘述,安装使用过程中一定注意安全,最好通过专业人员进行安装。在安装过程中如有问题,蓝蜂技术支持人员是非常乐意和大家一块解决难题的。

第一步:购买我们的GM10-DTU智能无线网关。联系我们的销售人员或进入官方淘宝店进行购买。

第二步:用户可以选择 市场上质量可靠的传感器,传感器可以是有线方式或这无线方式(433/zigbee)。将传感器通过485总线连接到GM10-DTU模块的485通讯端口上。无线传感器可以将无线网关接到GM10-DTU模块上。

第三步:配置DTU,查看模块状态。这里请参考《DTU配置手册》,我们可以从官网下载中心中对其进行下载。

第四步:打开EMCP物联网云平台www.lfemcp.com注册账户,注册成功后进入平台添加设备和配置数据规则,这里请参考《EMCP云平台用户使用手册》,我们可以从官网下载中心中对其进行下载。如果需要接入视屏请联系我们的客服人员帮你授权处理。

第五步:按上面的步骤完成后我们就可以在Web页面和手机APP查看我们的设备了。


三、小结
      大棚种植应用越来越广泛,实现了高效率的农业生产,借助无线远程监控系统很好的解决了大棚种植维护难的现象。无线远程监控的应用在大棚种植领域得到了充分的体现,相信无线监控的应用在其他领域也会得到更多的应用,物联网的价值在不断的体现。
